EPIC® SIGNAL M23 F7

Servo Kabloları ve enkoderler için dairesel konektörler

EPIC® M23 flanşlı kablo bağlaştırıcı

Parazit sinyalleriEntegre SKINTOP® kablo rakoruSağlamOptimum destek elemanıKimyasallara dayanıklıRüzgar EnerjisiMekanik ve tesisat mühendisliği

cRUusVDE audited

Ürün kodu ÜrünKodlamaKablo kavrama aralığıSabitleme tipi

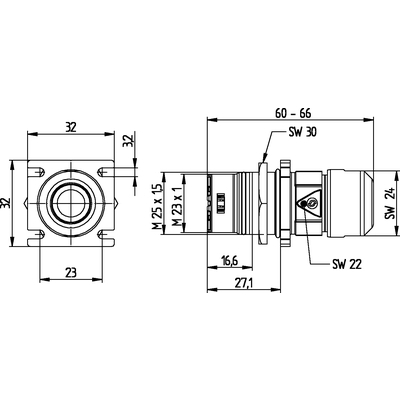

Tip M23 F7 panel montajlı konnektör, önden/arkadan duvar tipi montajlı
44420009
M23 F7siyah (N)7 - 10Ø 3,2 mm (4x), M25 x 1,5 (somun ile)
44420010
M23 F7siyah (N)7 - 10Ø 3,2 mm (4x), M25 x 1,5 (somun ile)
44420011
M23 F7siyah (N)9.5 - 13.5Ø 3,2 mm (4x), M25 x 1,5 (somun ile)
44420012
M23 F7siyah (N)9.5 - 13.5Ø 3,2 mm (4x), M25 x 1,5 (somun ile)
44420001
M23 F7kırmızı (+20°)7 - 10Ø 3,2 mm (4x), M25 x 1,5 (somun ile)
44420002
M23 F7kırmızı (+20°)7 - 10Ø 3,2 mm (4x), M25 x 1,5 (somun ile)
44420003
M23 F7kırmızı (+20°)9.5 - 13.5Ø 3,2 mm (4x), M25 x 1,5 (somun ile)
44420004
M23 F7kırmızı (+20°)9.5 - 13.5Ø 3,2 mm (4x), M25 x 1,5 (somun ile)
44420005
M23 F7mavi (-20°)7 - 10Ø 3,2 mm (4x), M25 x 1,5 (somun ile)
44420006
M23 F7mavi (-20°)7 - 10Ø 3,2 mm (4x), M25 x 1,5 (somun ile)
44420007
M23 F7mavi (-20°)9.5 - 13.5Ø 3,2 mm (4x), M25 x 1,5 (somun ile)
44420008
M23 F7mavi (-20°)9.5 - 13.5Ø 3,2 mm (4x), M25 x 1,5 (somun ile)

  • Fotoğraflar ve grafikler ölçekli değildir ve ilgili ürünlerin ayrıntılı görüntülerini temsil etmemektedir.

Sınıflandırma ETIM 5

  • ETIM 5.0 Class-ID: EC000437
  • ETIM 5.0 Class-Tanım: Endüstriyel konnektörler için muhafaza

Sınıflandırma ETIM 6

  • ETIM 6.0 Class-ID: EC000437
  • ETIM 6.0 Class-Description: Endüstriyel konnektörler için muhafaza

Malzeme

  • Muhafaza: nikel kılıflı çinko döküm kalıp
    Conta: FPM

Koruma sınıfı

  • IP68 (10h/1m)

VDE-testi yapılmış

  • Sertifikalı üretim kontrolü: VDE-KAYIT. no. C24 (EN 61984 uyarınca, DIN VDE 0100-410 uyarınca SELV garanti edilmelidir)
  • UL Dosya Numarası: E249137

Sıcaklık aralığı

  • -25°C up to +125°C

Faydalar

  • Düşük dirençli ekran teması, en uygun EMC koruması
  • Arttırılmış güvenilirlik için yüksek kaliteli malzemelerin kullanımı

Uygulama alanı

  • Fabrika mühendisliği
  • Servo sürücüler ve servo düzenekleri
  • Ölçüm ve kontrol teknolojisi
