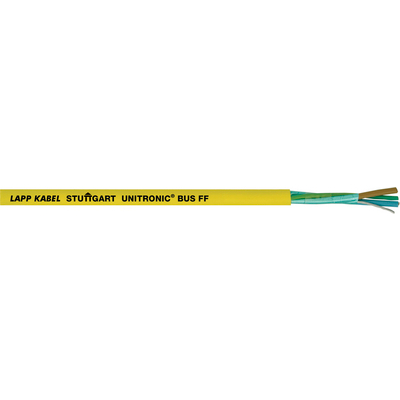

UNITRONIC® BUS FF

Proses otomasyonunda kullanım için FOUNDATION saha veriyolu iletkeni, UL sertifikalı

Başta Proses Otomasyonu alanı olmak üzere kendinden emniyetli alanlarda kullanılır. UL/CSA onaylı. -40 °C ila +105°C sıcaklıklar için

Oil & Gas Dış kullanım için uygun Mekanik dayanım Isı dayanımı UV-dayanım

UL Fieldbus Foundation

Ürün kodu Ürün tanımı Çift sayısı ve kablo çapı Dış çap [mm] Bakır Ağırlığı (kg/km) Ağırlık (kg/km)
PVC
2170352

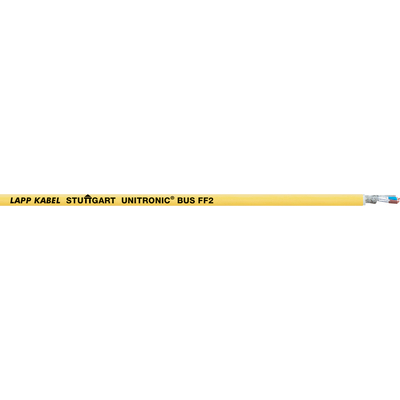

UNITRONIC® BUS FF 2 1 x 2 x 1.1 7,9 39,7 82
2170350
UNITRONIC® BUS FF 3 1x2x1.1 + 1x1.1 Ø 7,9 48,3 93
PVC, takviyeli
2170351

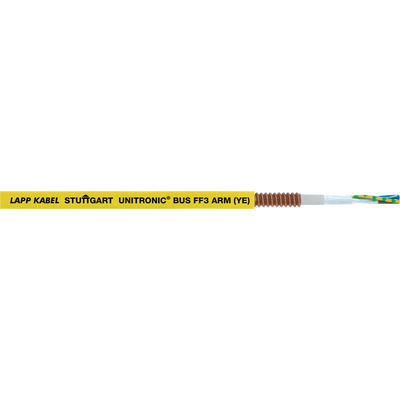

UNITRONIC® BUS FF 3 ARM (YE) 1x2x1.1 + 1x1.1 Ø 12,3 125 182
2170353

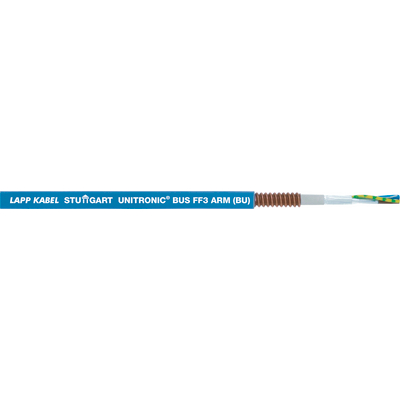

UNITRONIC® BUS FF 3 ARM (BU) 1x2x1.1 + 1x1.1 Ø 12,3 125 182

Faydalar

  • ISA/SP50 gereksinimlerini karşılayan kablolar ve kablo tipi A için FOUNDATION™ saha Bus.

Uygulama alanı

  • FOUNDATION™ Fieldbus özellikle Proses Otomasyonu alanında olmak üzere kendinden güvenli alanlarda kullanılır
  • Sabit döşeme

Ürün özellikleri

  • UV-dayanımı
  • Genişletilmiş sıcaklık aralığı

Norm referansları / Onaylar

  • UL/CSA onaylı (CMG/PLTC)

Ürün yapısı

  • 2-damarlı, zırhlı değil, cihaz toprağı ile
  • 3-damarlı, zırhsız, topraklama damarı ile
  • 3 damarlı, takviyeli (uzunlamasına kaynak yapılmış, spiral biçimli bakır oluklu kaplama), cihaz topraklamalı
  • Dış kaplama: PVC, sarı takviyeli versiyon: PVC, sarı ve mavi

Sınıflandırma ETIM 5

  • ETIM 5.0 Class-ID: EC000830
  • ETIM 5.0 Class-Description: Data cable

Sınıflandırma ETIM 6

  • ETIM 6.0 sınıf ID'si: EC000830
  • ETIM 6.0 sınıf açıklaması: Veri kablosu

Pik çalışma gerilimi

  • 300 V

İletken direnci

  • ≤ 24 Ohm/km

Minimum bükülme yarıçapı

  • 15 x dış çap

Test gerilimi

  • 1500 V

Karakteristik empedans

  • 31,25 kHz'de 100 ± 20 Ohm

Sıcaklık aralığı

  • -40 °C veya -25 °C ila +105 °C, veri formuna bakın

  • Aksi belirtilmedikçe, gösterilen ürün değerleri nominal değerlerdir. Ayrıntılı değerler (örn toleranslar) talep halinde temin edilebilir.
  • Standart uzunluklarımızı aşağıdaki sayfada bulabilirsiniz: www.lappkabel.de/en/cable-standardlengths
  • Foundation™, Fieldbus Foundation'ın ticari markasıdır
  • Fotoğraflar ve grafikler ölçekli değildir ve ilgili ürünlerin ayrıntılı görüntülerini temsil etmemektedir.
