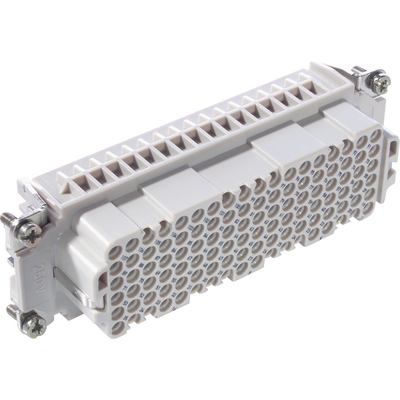

EPIC® H-DD 216
Çok dar alanlarda yüksek sayıda pinler için makineyle işlenmiş sıkma kontakları olan H-DD serileri.
Bükülmüş kontaklı H-DD ek parçası, küçük yüzey üzerinde yüksek kutup sayısı için tasarlanmıştır. Bu nedenle daha küçük bir mahfaza kullanılabilir.
Kompakt konnektörler için en sık kontak yoğunluğu
Faydalar
- Makineyle işlenmiş kontakları olan H-DD serileri çok dar alanlarda çok sayıda kontaklar için tasarlanmıştır. Bu daha küçük muhafaza tiplerinin seçilebilmesine olanak sağlar.
Uygulama alanı
- Makine Mühendisliği
- Işık ve ses teknolojisi
- Plastik endüstrisi
Sınıflandırma ETIM 5
- ETIM 5.0 Sınıf-ID: EC000438
- ETIM 5.0 Sınıfı Tanımı: Endüstriyel konektörler için iç kısımlar
Sınıflandırma ETIM 6
- ETIM 6.0 Sınıf-ID: EC000438
- ETIM 6.0 Sınıf açıklaması: Endüstriyel soket konektörleri için kontak elemanı
Nominal gerilim (V)
- IEC: 250 V
UL: 600 V
CSA: 600 V
Nominal test gerilimi
- 2,5 kV
Nominal akım (A)
- IEC: 10 A
UL: 8,5 A
CSA: 10 A
Pollution degree
- 2
Kontak direnci
- < 3 mOhm
Kontaklar
- Bakır alaşım, sert gümüş/altın kılıf
Kontak sayısı
- 108 + PE
Bağlantı yöntemleri
- Sıkmalı bağlantı: 0,14 - 2,5 mm²
Mekanik kullanım sayısı
- 100
VDE-testi yapılmış
- Sertifikalı üretim kontrolü: VDE-KAYIT. no.:B437
- UL testi:
UL Dosya Numarası:E75770
Sıcaklık aralığı
- -40°C to +100°C, kısa süre +125°C
- Fotoğraflar ve grafikler ölçekli değildir ve ilgili ürünlerin ayrıntılı görüntülerini temsil etmemektedir.
