EPIC® H-DD 108

Çok dar alanlarda yüksek sayıda pinler için makineyle işlenmiş sıkma kontakları olan H-DD serileri.

Dikdörtgen konnektörler için ek parça, yüksek bir kontak sayısı sunar ve plastik endüstrisinde kullanım için idealdir.

  • Kompakt konnektörler için en sık kontak yoğunluğu
  • EPIC® H-DD 216 olarak da mevcuttur

Mekanik ve tesisat mühendisliği Alan gereksinimi

CE CSA RU VDE

Ürün kodu Ürünün tanımı Kontak tipi Ürün tanımı Çalışan kontak adeti Adet / Paket
H-DD 108 sıkma bağlantı
11285300
H-DD 108 SCM pin işlenmiş 1 - 108 5
11286300
H-DD 108 BCM dişi işlenmiş 1 - 108 5

Faydalar

  • Makineyle işlenmiş kontakları olan H-DD serileri çok dar alanlarda çok sayıda kontaklar için tasarlanmıştır. Bu daha küçük muhafaza tiplerinin seçilebilmesine olanak sağlar.

Uygulama alanı

  • Makine Mühendisliği
  • Işık ve ses teknolojisi
  • Plastik endüstrisi

Sınıflandırma ETIM 5

  • ETIM 5.0 Sınıf-ID: EC000438
  • ETIM 5.0 Sınıfı Tanımı: Endüstriyel konektörler için iç kısımlar

Sınıflandırma ETIM 6

  • ETIM 6.0 Sınıf-ID: EC000438
  • ETIM 6.0 Sınıf açıklaması: Endüstriyel soket konektörleri için kontak elemanı

Nominal gerilim (V)

  • IEC: 250 V
    UL: 600 V
    CSA: 600 V

Nominal test gerilimi

  • 2,5 kV

Nominal akım (A)

  • IEC: 10 A
    UL: 8,5 A
    CSA: 10 A

Kirlenme derecesi

  • 2

Kontak direnci

  • < 3 mOhm

Kontaklar

  • Bakır alaşım, sert gümüş/altın kılıf

Kontak sayısı

  • 108 + PE

Bağlantı yöntemleri

  • Sıkmalı bağlantı: 0,14 - 2,5 mm²

Mekanik kullanım sayısı

  • 100

VDE-testi yapılmış

  • Sertifikalı üretim kontrolü: VDE-KAYIT. no.:B437
  • UL testi:
    UL Dosya Numarası:E75770

Sıcaklık aralığı

  • -40°C to +100°C, kısa süre +125°C

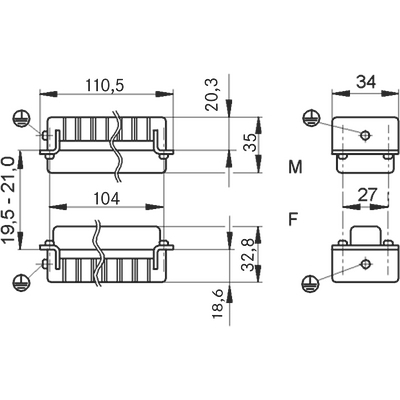

  • Fotoğraflar ve grafikler ölçekli değildir ve ilgili ürünlerin ayrıntılı görüntülerini temsil etmemektedir.
