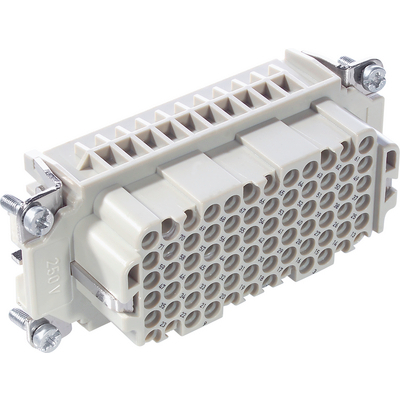

EPIC® H-DD 72

Çok dar alanlarda yüksek sayıda pinler için makineyle işlenmiş sıkma kontakları olan H-DD serileri.

Bükülmüş kontakları olan konnektör ek parçası, örneğin makine mühendisliği teknolojileri alanında veya aydınlatma ve ses sistemlerinde kullanılabilir.

  • Kompakt konnektörler için en sık kontak yoğunluğu
  • EPIC® H-DD 144 olarak da mevcuttur

Mekanik ve tesisat mühendisliği Alan gereksinimi

CE CSA RU VDE

Ürün kodu Ürünün tanımı Kontak tipi Ürün tanımı Çalışan kontak adeti Adet / Paket
H-DD 72 sıkma bağlantı
11285200
H-DD 72 SCM pin işlenmiş 1 - 72 5
11286200
H-DD 72 BCM dişi işlenmiş 1 - 72 5

Faydalar

  • Makineyle işlenmiş kontakları olan H-DD serileri çok dar alanlarda çok sayıda kontaklar için tasarlanmıştır. Bu daha küçük muhafaza tiplerinin seçilebilmesine olanak sağlar.

Uygulama alanı

  • Makine Mühendisliği
  • Işık ve ses teknolojisi
  • Plastik endüstrisi

Sınıflandırma ETIM 5

  • ETIM 5.0 Sınıf-ID: EC000438
  • ETIM 5.0 Sınıfı Tanımı: Endüstriyel konektörler için iç kısımlar

Sınıflandırma ETIM 6

  • ETIM 6.0 Sınıf-ID: EC000438
  • ETIM 6.0 Sınıf açıklaması: Endüstriyel soket konektörleri için kontak elemanı

Nominal gerilim (V)

  • IEC: 250 V
    UL: 600 V
    CSA: 600 V

Nominal test gerilimi

  • 2,5 kV

Nominal akım (A)

  • IEC: 10 A
    UL: 8,5 A
    CSA: 10 A

Kirlenme derecesi

  • 2

Kontak direnci

  • < 3 mOhm

Kontaklar

  • Bakır alaşım, sert gümüş/altın kılıf

Kontak sayısı

  • 72 + PE

Bağlantı yöntemleri

  • Sıkmalı bağlantı: 0,14 - 2,5 mm²

Mekanik kullanım sayısı

  • 100

VDE-testi yapılmış

  • Sertifikalı üretim kontrolü: VDE-KAYIT. no.:B437
  • UL testi:
    UL Dosya Numarası:E75770

Sıcaklık aralığı

  • -40°C to +100°C, kısa süre +125°C

  • Fotoğraflar ve grafikler ölçekli değildir ve ilgili ürünlerin ayrıntılı görüntülerini temsil etmemektedir.
