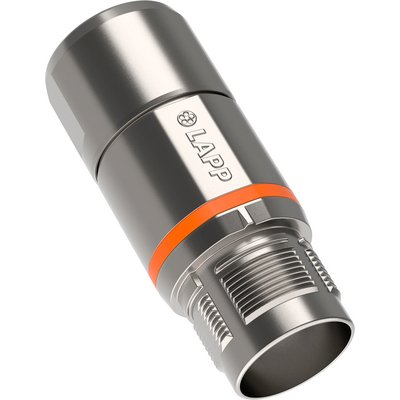

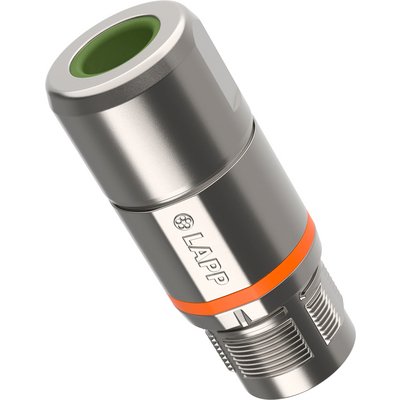

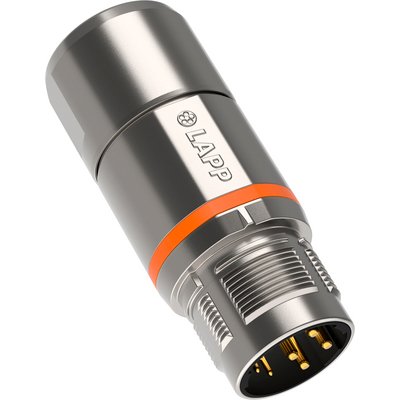

EPIC® POWER M23 F6 TWIST
Servo motorlar ve güç kaynakları için dairesel konnektörler
Faydalar
- D6 kablo konnektörüyle kullanım için F6 bağlantı konnektörü.
- Çok küçük cihazlar için yer tasarrufu sağlayan boyuta rağmen son derece yüksek performanslı.
- Entegre EMC kablo rakoru sayesinde elektromanyetik parazitlere karşı güvenilir koruma.
- TWIST hızlı kilitleme sistemi, karşı parça ile kolay bağlantı imkanı sağlar (kilitleme, bir çeyrek turdan sonra gerçekleşir). TWIST, piyasa standardına sahip konnektörlerle takılabilir.
- Tekli muhafaza hem soket hem de pin kontakları için ek parça ile kullanılabilir (ayrı olarak temin edilebilir).
Uygulama alanı
- Tipik kullanım alanları arasında elektrik motorları ve servo sürücüler yer alır.
- Özellikle elektromanyetik uyumluluğun (EMU) talep ediliği ortamlar için.
- EPIC® POWER M23 serisinin uygun TWIST karşı parçaları ile kullanım için.
- Çeşitli uygulamalarda cihazların ve makinelerin enerji beslemesi bağlantısı için.
Sınıflandırma ETIM 5
- ETIM 5.0 Class-ID: EC002635
- ETIM 5.0 Sınıf-Tanım; Silindirik konnektör (endüstriyel konnektör)
Sınıflandırma ETIM 6
- ETIM 6.0 sınıf ID'si: EC002635
- ETIM 6.0 sınıf açıklaması: Yuvarlak konektör (endüstriyel konektör)
Nominal gerilim (V)
- 630 V (2 mm kontaklar)
- 250 V (1 mm kontaklar)
Nominal test gerilimi
- 6 kV (2 mm kontaklar)
- 4 kV (1 mm kontaklar)
Nominal akım (A)
- 30 A
- 7 A (1 mm kontaklar)
Pollution degree
- 3
Kontak direnci
- < 4 mOhm

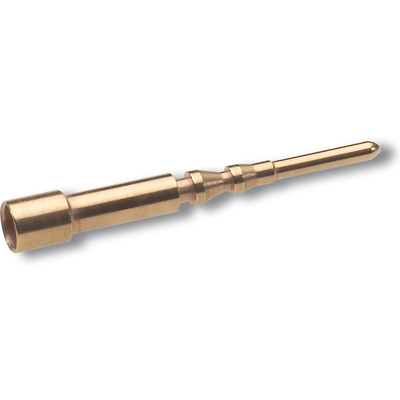

Kontaklar
- Altın kılıf pirinç

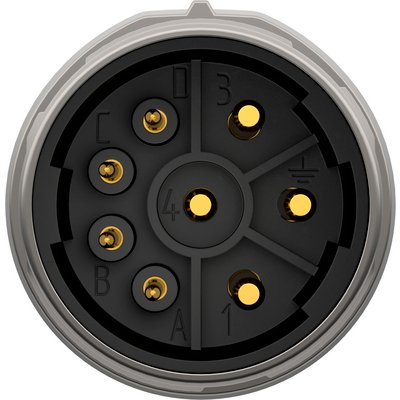

Kontak sayısı
- 3+PE+4(2mm/1mm)
Bağlantı yöntemleri
- Klips sonlandırması: 0,5 - 4,0 mm² (2mm kontaklar)
- Sıkma sonlandırma: 0,14 - 1,0 mm² (1 mm kontaklar)
Malzeme
- Muhafaza: nikel kılıflı çinko döküm kalıp, nikel kılıflı pirinç
Iç kısım: PA,

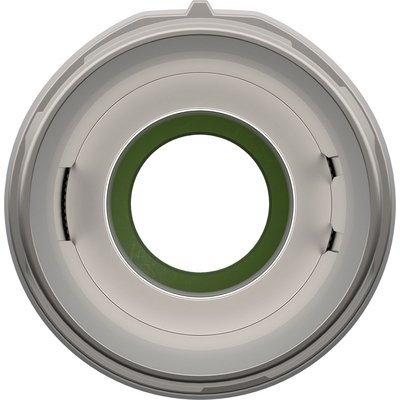

Conta: FPM
Koruma sınıfı
- IP68 (10h/1m)
Mekanik kullanım sayısı
- 500
Sıcaklık aralığı
- -25°C up to +125°C
- Fotoğraflar ve grafikler ölçekli değildir ve ilgili ürünlerin ayrıntılı görüntülerini temsil etmemektedir.
