ÖLFLEX® PLUG CEE Faz değiştiricisiz Bağlantı / Uzatma Kablosu*

Üç fazlı akım için H07RN-F-bazlı bağlantı ve uzatma kablosu

ÖLFLEX® PLUG CEE faz eviricisiz bağlantı/uzatma kablosu, <HAR> H07RN-F, fiş/priz trifaze/5 kutuplu CEE, uzatma veya tek taraflı sıyrılmış

Önceden: ÖLFLEX PLUG CEE (400 V) Bağlantı / Uzatma Kablosu

CE Fire

Ürün kodu Fiş amp değerleri Damar sayısı x Kesit (mm²) Dış çap [mm] Uzunluk (m) Bakır indeksi kg/1.000 adet

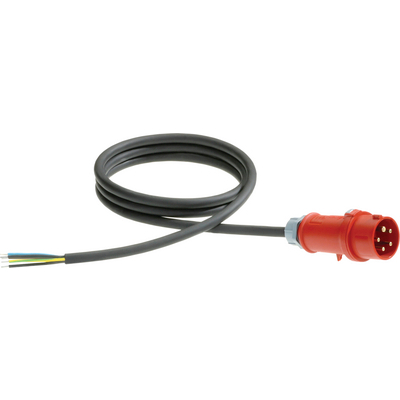

ÖLFLEX® PLUG CEE bağlantı kablosu
71222231 16 5 G 1.5 11.2 - 14.4 2,5 180
71222373 16 5 G 1.5 11.2 - 14.4 3,5 252
71222239 16 5 G 1.5 11.2 - 14.4 5 360
71222232 16 5 G 2.5 13.3 - 17 2,5 300
71222240 16 5 G 2.5 13.3 - 17 5 600
71222241 32 5 G 2.5 13.3 - 17 5 600
71222234 32 5 G 4.0 15.6 - 19.9 2,5 480
71222242 32 5 G 4.0 15.6 - 19.9 5 960
71222243 32 5 G 6.0 17.5 - 22.2 5 1440

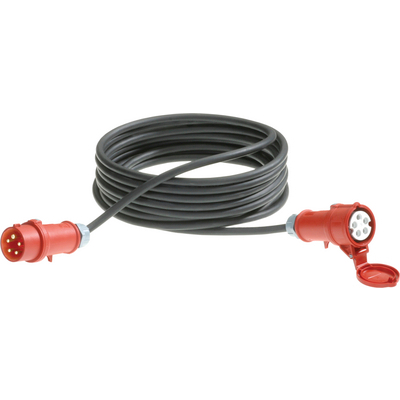

ÖLFLEX® PLUG CEE uzatma kablosu
71222292 16 5 G 1.5 11.2 - 14.4 10 720
71222295 16 5 G 2.5 13.3 - 17 10 1200
71222296 16 5 G 2.5 13.3 - 17 25 3000
71222298 32 5 G 2.5 13.3 - 17 10 1200
71222299 32 5 G 2.5 13.3 - 17 25 3000
71222301 32 5 G 4.0 15.6 - 19.9 10 1920
71222302 32 5 G 4.0 15.6 - 19.9 25 4800
71222304 32 5 G 6.0 17.5 - 22.2 10 2880
71222305 32 5 G 6.0 17.5 - 22.2 25 7200

Uygulama alanı

  • Her türlü üç fazlı A.C. tüketici cihazı bağlantıları için
  • Şantiyelerde makineler ve sistemler
  • EN 50565-2 uyarınca: Kuru ve nemli ortamlar ile dış mekan

Ürün özellikleri

  • Faz kaydırıcı (motor yönü değiştirilebilir) ile de mevcuttur
  • Diğer ölçüler, uzunluklar, konnektörler, tasarımlar ve özelleştirilmiş versiyonlar talep üzerine sunulur

Norm referansları / Onaylar

  • EN 50525-2-21 uyarınca <HAR> H07RN-F kablo tipi onayı

Ürün yapısı

  • Takılı 5 pimli CEE tapası, 400 V, kırmızı, saat 6 yönünde, VDE 0623/EN 60309-2 uyarınca, sıçrama korumalı IP 44
  • 80 mm sıyrılmış, iletken uç kovanları ile
  • 10 mm²'den itibaren: 100 mm sıyrılmış; iletken uç kovanlı
  • Takılı 5 pimli CEE kaplini, 400 V, kırmızı, saat 6 yönünde, VDE 0623/EN 60309-2 uyarınca, sıçrama korumalı IP 44

Sınıflandırma ETIM 5

  • ETIM 5.0 Sınıf-ID: EC001576
  • ETIM 5.0 Sınıf-Tanım: Güç kablosu

Sınıflandırma ETIM 6

  • ETIM 6.0 sınıf tanıtıcısı: EC001576
  • ETIM 6.0 Sınıf açıklaması: Şebeke bağlantı kablosu

Damar tanımlama kodu

  • VDE 0293-308 uyarınca (tablo T9)

İletken bükümü

  • VDE 0295 Sınıf 5/IEC 60228 Sınıf 5 uyarınca ince tel

Nominal gerilim

  • U0/U = 200/346 ila 240/415

Test gerilimi

  • 2500 V

Sıcaklık aralığı

  • Esnek kullanım: -25 °C ila +60 °C

  • Aksi belirtilmedikçe, gösterilen ürün değerleri nominal değerlerdir. Ayrıntılı değerler (örn toleranslar) talep halinde temin edilebilir.
  • * Handels ürünüdür, Lapp ürünü değildir
  • Fotoğraflar ve grafikler ölçekli değildir ve ilgili ürünlerin ayrıntılı görüntülerini temsil etmemektedir.
  • Lütfen DIN VDE 0620-1, Evde kullanım ve benzer amaçlar için fişler ve soket çıkışları - Bölüm 1: Genel gereklilikler, ek E: "Sadece uygun elektroteknik uzmanlığa ve deneyime sahip kişiler tarafından kurulabilir!" uyarınca güvenli bilgilerini dikkate alın
