EPIC® H-A 16 TGH

Bu konnektörler kompakt muhafazaları nedeniyle ilgi çekicidir.

Küçük ve kompakt, yüksek metal mahfaza bir boyuna kol için cıvatalara ve bir doğrudan kablo girişine sahiptir ve örneğin kumanda sistemlerinde kullanılabilir.

  • Konnektörü rahatça çekmek için kullanışlı dişler
  • Kablolama için daha geniş iç hacim
  • Koruma türü UL50E'ye göre kontrol edildi

Mekanik ve tesisat mühendisliği Mekanik dayanım Sağlam Su geçirmez

CE cRUus VDE tarafından test edilmiştir

Ürün kodu Ürünün tanımı M PG Boyun Adet / Paket
H-A Üst kısım muhafaza (düz kablo girişli , tek kelepçe için pinler)
70490200
H-A 16 TGH 16 - 16 evet 5
70490400
H-A 16 TGH 21 - 21 evet 5
79490200
H-A 16 TGH M20 20 - - 5
79490400
H-A 16 TGH M25 25 - - 5

Faydalar

  • Kontak sayısı fazla olan uygulamalar için, küçük ve kompakt

Uygulama alanı

  • Makine ve ekipman üretimi
  • Kontrol mühendisliği
  • Elektronik laboratuvar

Ürün özellikleri

  • Üst kısım muhafaza, büyük versiyon
  • Tek kelepçe için pimler
  • Düz kablo girişi
  • Boyunlu/boyunsuz versiyonlar

Sınıflandırma ETIM 5

  • ETIM 5.0 Class-ID: EC000437
  • ETIM 5.0 Class-Tanım: Endüstriyel konnektörler için muhafaza

Sınıflandırma ETIM 6

  • ETIM 6.0 sınıf tanıtıcısı: EC000437
  • ETIM 6.0 Class-Description: Endüstriyel konnektörler için muhafaza

Malzeme

  • Muhafaza: toz boyalı alüminyum alaşım, gri
    Conta: NBR

Koruma sınıfı

  • IP 65 (mandallı)
  • NEMA 250, UL50E: 12, 4 (kilitli)

VDE-testi yapılmış

  • Sertifikalı üretim kontrolü: VDE-KAYIT. no.:B437
  • UL testi:
    UL Dosya Numarası:E75770

Sıcaklık aralığı

  • -40°C to +100°C, kısa süre +125°C

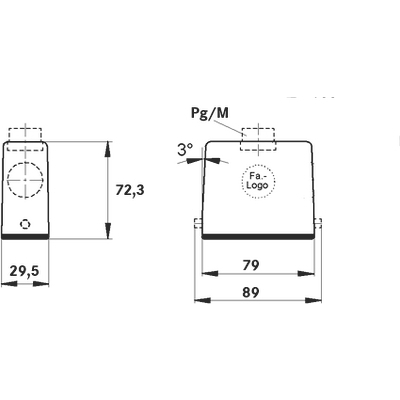

  • Fotoğraflar ve grafikler ölçekli değildir ve ilgili ürünlerin ayrıntılı görüntülerini temsil etmemektedir.
