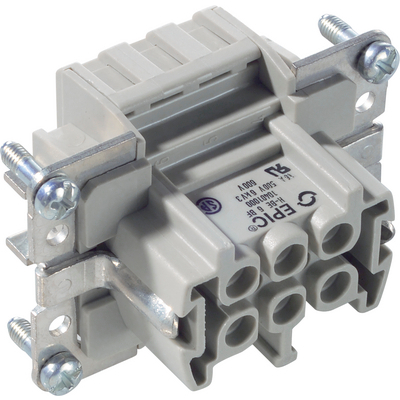

EPIC® H-BE 6 Kafesli kelepçe

Kolay montaj için standart iç kısım

Yaylı terminali olan, dikdörtgen konnektörler için çok fonksiyonlu ek parça, yüksek derecede güvenilirlik sağladığı için plastik endüstrisinde kullanım için uygundur.

  • Vibrasyona dayanım ve hızlı bağlantı
  • Vidalı, sıkma, kafesli kelepçe ve Push-in versiyon, serbetçe birleştirilebilir

Tamamlayıcı Lapp marka otomasyon bileşenleriMekanik ve tesisat mühendisliğiMontaj süresiSağlamIsı dayanımı

CERU

Ürün kodu Ürünün tanımıKontak tipiTel korumasıÇalışan kontak adetiPackaging unit
H-BE 6 kafesli kelepçe bağlantı
10400000
EPIC® H-BE 6 SFpinevet1 - 610
10401000
EPIC® H-BE 6 BFdişievet1 - 610

Faydalar

  • Vidalı, sıkmalı ve kafesli kelepçe sonlandırması olan standart iç kısımlar
  • EPIC® serisi H-BE yüksek gerilim ve akımlar ile çalışırken güvenilir bağlantı gerektiren uygulamalar için uygundur

Uygulama alanı

  • Makine Mühendisliği
  • Işık ve ses teknolojisi
  • Plastik endüstrisi

Sınıflandırma ETIM 5

  • ETIM 5.0 Sınıf-ID: EC000438
  • ETIM 5.0 Sınıfı Tanımı: Endüstriyel konektörler için iç kısımlar

Sınıflandırma ETIM 6

  • ETIM 6.0 Sınıf-ID: EC000438
  • ETIM 6.0 Sınıf açıklaması: Endüstriyel soket konektörleri için kontak elemanı

Nominal gerilim (V)

  • IEC: 500 VUL: 600 VCSA: 600 V

Nominal test gerilimi

  • 6 kV

Nominal akım (A)

  • IEC: 16 A
    UL: 16 A
    CSA: 16 A

Pollution degree

  • 3

Yanabilirlik

  • UL94 V-2

Kontak direnci

  • 1,5 - 4 mohm

Kontaklar

  • Bakır alaşımlı sert gümüş kılıf

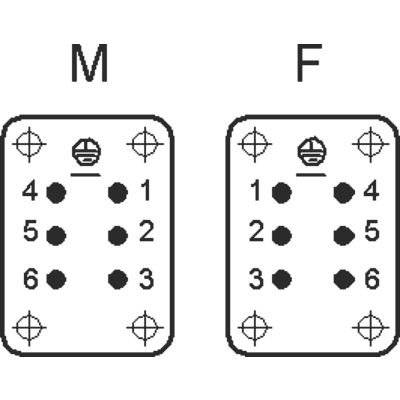

Kontak sayısı

  • 6 + PE

Bağlantı yöntemleri

  • Kafesli kelepçe ile sonlandırma: 0.5 - 2.5 mm²

Sıyırma uzunluğu (mm)

  • 7

Malzeme

  • PC, polikarbonat

Mekanik kullanım sayısı

  • 100

Sertifikalar

  • UL testi:
    UL Dosya Numarası:E75770

Sıcaklık aralığı

  • -40°C to +100°C, kısa süre +125°C

  • Fotoğraflar ve grafikler ölçekli değildir ve ilgili ürünlerin ayrıntılı görüntülerini temsil etmemektedir.
